用途：隨著全球變化研究的廣泛開展，氣體通量的監測越來越受到關注。氣體通量的測定通常包括植物葉片與大氣界面氣體通量測定，土壤表面與大氣界面氣體通量測定、生態系統與大氣界面氣體通量測定等。
便攜式溫室氣體通量測定系統由主控模塊、氣體分析模塊和土壤呼吸室組成。主控模塊可以集成分析模塊、氣壓、溫濕度、GPS等數據，控制系統運行狀態，根據客戶需求進行氣體通量或者呼吸速率的計算；氣體分析模塊，可根據客戶需求可配置了NDIR分析模塊或可調諧激光光譜分析技術（TDLAS）分析模塊；根據測量對象的不同，還可以選擇不同的前端采樣模塊，例如土壤呼吸室、光合呼吸室以及適用于水面測量的浮漂式呼吸室。根據前端采樣模塊不同，可以自由設定計算參數，控制系統能夠自動根據參數設定實時進行通量（呼吸速率）計算。
技術原理：
氣體分析模塊標準配置了可調諧激光光譜分析技術（TDLAS）的CO2、CH4分析模塊，可調諧激光光譜分析技術（TDLAS）利用可調諧半導體激光器窄線寬和波長可調諧特征對特征氣體近紅外“指紋”特征吸收譜線進行探測，具有高靈敏、高分辨率、快速響應，非接觸監測等優點。將TDLAS 技術與開放式長光程技術、微弱信號檢測、自動增益調節技術相結合，監測范圍廣、調校簡單、可以實現高時間分辨率、高靈敏生態環境溫室氣體激光在線檢測。自主開發的APP 程序通過無線與主控模塊相連，根據采樣模塊不同，可以自由設定計算參數，控制系統能夠自動根據參數設定實時進行通量（呼吸速率）計算，更方便野外實時測量觀測。
特點：
中紅外腔增強技術實現高時間分辨率、高靈敏測量
免標定，無需標準氣體定時標定
不受背景氣體交叉干擾
功耗低，鋰電池供電可達8小時
擴展性高，可以附加多種傳感器（例如：GPS，光輻射傳感器等）
操作性強，強大的數據處理功能，能夠在線實時進行數據處理
用戶定制化程度高
部分應用單位：
? 煙臺海岸帶地質調查中心
? 上海師范大學
? 西安農科院
? 北京師范大學
? 華中農業大學
技術參數：

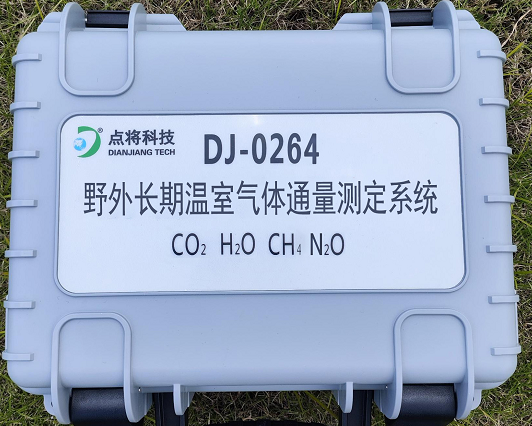

氣體分析模塊 | 圖片 | |
CO2測量范圍 | 0~5000ppm（可定制） |
|
CO2檢測精度 | ≤0.35ppm（可定制） | |
CO2檢出限 | 0.1ppm | |
CO2零點噪聲 | 0.1ppm | |
CH4測量范圍 | 0~100ppm（可定制） | |
CH4檢測精度 | ≤10ppb（1HZ） | |
CH4檢出限 | 0.01ppm | |
CH4零點噪聲 | 0.01ppm | |
N2O測量范圍 | 0~100ppm（可定制） | |
N2O檢測精度 | ≤0.2ppb（可定制） | |
H2O測量范圍 | 0~6%（可定制） | |
H2O檢測精度 | ≤讀數±1.5% | |
H2O檢出限 | 0.1ppm | |
標定 | 出廠標定無需重復標定 | |
環境溫度 | -30-60℃ | |
環境濕度 | <99% R.H，無冷凝 | |
供電電池 | 鋰電池 | |
充電電源 | 12VDC | |
尺寸/重量 | 主機：55 x 26 x 26 cm；重量(含太陽能板)：8 kg | |

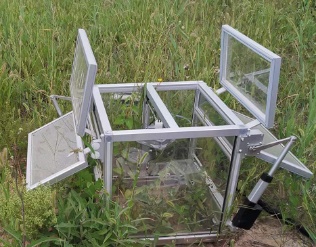

方形呼吸室 | 圖片 | |
呼吸室類型 | 透明/非透明 |
|
腔室尺寸 | 50cm（L）*50cm（W）*40cm（H） | |
重量 | 約15kg | |
工作方式 | 可控自動旋轉開合（上窗90°，側窗45°） | |
驅動方式 | 電動推桿 | |
材質 | 鋁合金、進口透明PC板 | |
控制方式 | 主控機控制 | |
供電 | 12V | |
測量體積 | 90.5L | |
測量面積 | 0.1936m2 | |
溫度監測 | -40℃~85℃ | |
密封方式 | 密封條密封 | |

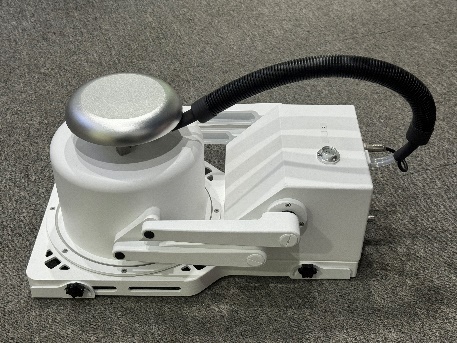

自動開合呼吸室 | 圖片 | |
呼吸室類型 | 透明/非透明（可定制） |
|
腔室尺寸 | 200mm（D）*130mm(H) | |
整體外形尺寸 | 400mm（L）×260mm（W）×260mm（H） | |
測量體積 | 4000cm3 | |
測量面積 | 315cm2 | |
測量方式 | 動壓平衡流通式測量 | |
工作方式 | 可控自動開合 | |
控制方式 | 主控機控制 | |
供電 | 12V | |
整體重量 | 5.0Kg | |

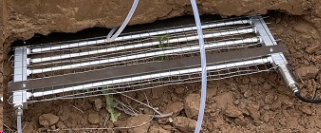

地下取氣裝置 | 圖片 | |
技術原理 | 半透膜取氣技術 |
|
控制方式 | 主控機控制 | |
傳感器 | 溫度傳感器 | |
尺寸 | 500 mm (L) x 6（可定制） | |
材質 | 半透膜，鋁合金支架 | |

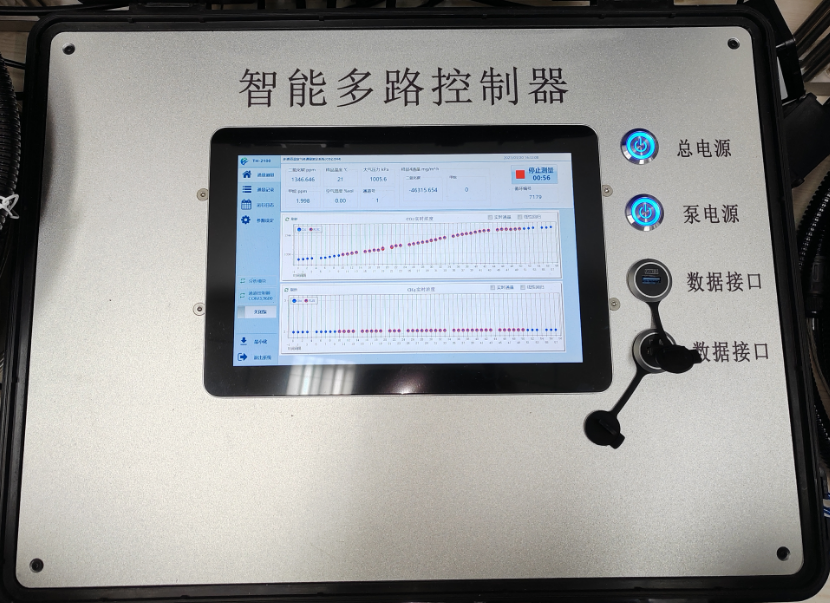

智能多路控制器 | 圖片 | |
通道數 | 1~36通道可選 |
|
操作方式 | 觸摸屏 | |
定位模塊 | 北斗GPS雙模（選配） | |
數據計算 | 有（通量，呼吸速率） | |
操作溫度 | -20 ~ 50 °C | |
濕度 | <99% R.H，無冷凝 | |
取樣流速 | 標準1L/min，可調 | |
電源 | 12VDC | |
重量 | 12kg | |
可選配模塊 | 可增加其他氣體測量模塊，土壤溫濕度傳感器、4G傳輸模塊、GPS模塊等 | |
擴展性 | 主控板預留多個數據傳輸通道，可根據客戶需求追加配件、傳感器等，軟件自主開發，可同步對應追加的相關傳感器進行數據集成。 可同時配套土壤界面觀測研究的土壤呼吸室、群落光合箱，實現界面排放的多種立體式痕量氣體監測系統。 | |
