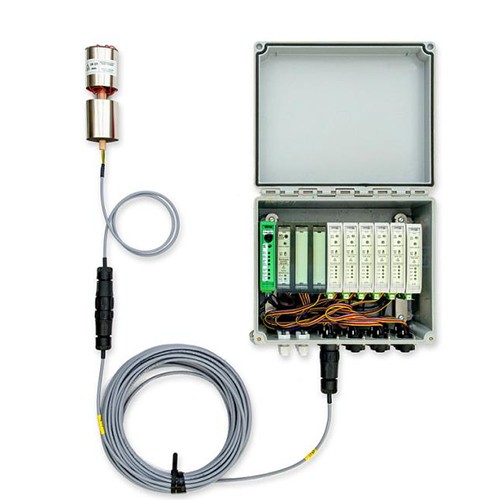

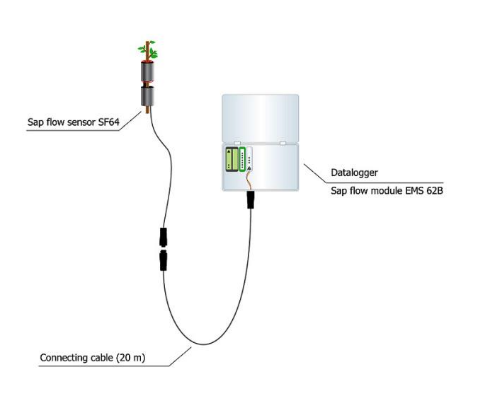

用途：EMS62B植物莖流測量系統，單通道電池供電系統，用于現場測量直徑在 6毫米 至 20 毫米之間的小莖或枝（更進一步只是莖）中的液流。此外該模塊要與 SF64 傳感器配合使用?？蓪⒍鄠€傳感器連接到一個數據采集器上進而實現多點液流測量系統。
特點：
·基于具有可變功率和恒定 dT 的組織熱平衡 (THB) 方法；
·Mini32 軟件支持；
·恒溫差可調至2、4或8K；
·EMS 62 控制模塊不受天氣影響；
技術參數：

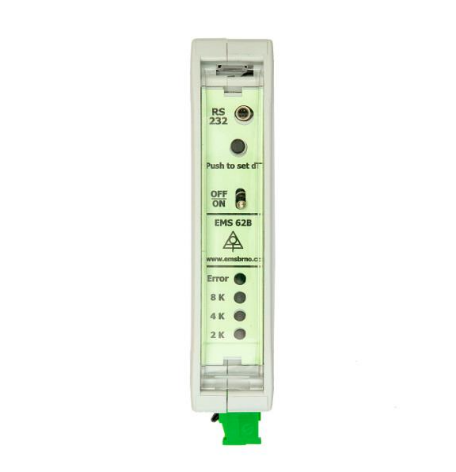

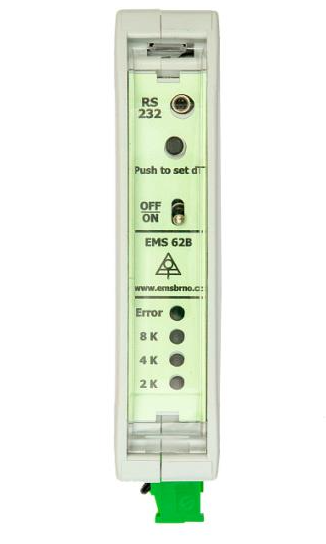

液流模塊 EMS 62B | ||
輸出 | 電壓（每dT的加熱功率[mW/K]） |
|
加熱方法 | 閥桿外部加熱，內部測量 | |
預設溫差 | 2, 4 or 8 K | |
輸出信號轉換系數 | -25 + 0.25*U [mW/K, mV] → P/dT -0.0215 + 0.000125*U [kg/hr/ mV] → Q | |
工作電壓范圍 | 10.5 – 16.5 V DC | |
測量啟動電壓 | 11.9 V | |
測量停機電壓 | 10 V | |
絕對最大電壓 | 30 V DC | |
最大電流消耗 | ca 400 mA | |
最大加熱功率 | 3.2 W | |
平均效率 | 優于85% | |
日用電量 | 0.2至1.2 Ah（dT=4 K；Ub=12 V） （根據樹液流速） | |
尺寸 | 22 x 120 x 112 mm | |
重量 | 170 克 | |
操作環境 | 模塊不受天氣影響。 它是為DIN導軌安裝到 機柜和數據記錄器 | |

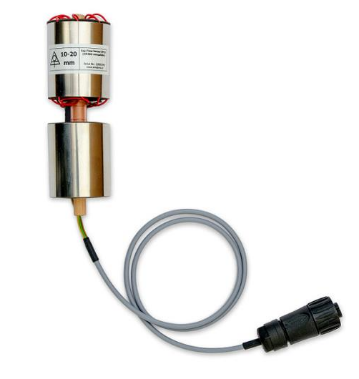

SF 62莖流傳感器 | ||
適用于樹干直徑 | 6~20毫米（兩種傳感器類型6~12毫米和10~20毫米） |
|
加熱技術 | 莖桿外部加熱 | |
輸出變量 | 熱功率每dT[mW/K] | |
傳感器加熱阻抗 | 100歐姆（±0.5歐姆） | |
溫度感應器件 | 0.6毫米探針型T型熱電偶 | |
輸出信號轉換因子 | -25+0.25*U[mW/K，mV]>P/dT，-0.0215+0.000125*U[kg/hr/mV]>Q | |
傳感器安裝需要莖桿長度 | 20厘米（包含輻射罩） | |
預設dT數值 | 8K | |
加熱電源 | 可調，最大到2W | |
供電 | 12~15V DC | |
耗電 | 最大0.15 Amp（視樹木情況） | |
工作溫度 | -10~+40℃ | |
重量 | 模塊約0.1公斤，傳感器0.1公斤 | |
模塊尺寸 | 160×80×60毫米 | |
