用途：TDR/MUX 微型土壤水分、溫度、電導率、水勢監測儀用于在實驗室或現場自動監測土壤的水分、溫度、電導率和水勢的變化。該設備配備了內部數據記錄器，與MIDL-2專用GPRS調制解調器一起組成D-LOG系統，專為現場監測站設計。實驗室專用的小型探頭，特別適用小型土柱實驗。

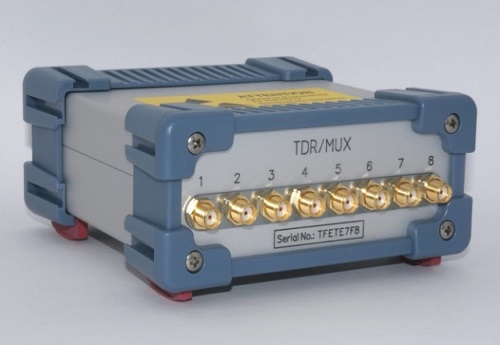

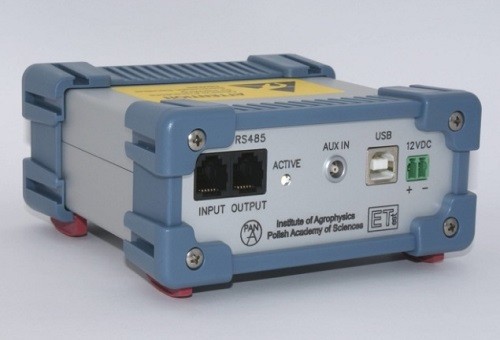

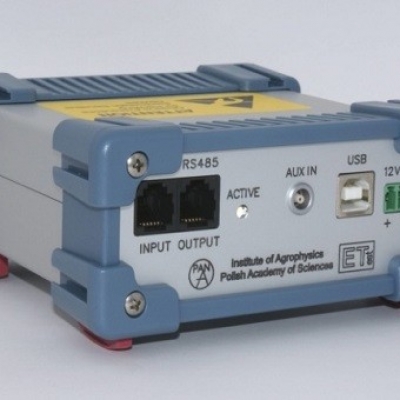

TDR/MUX數據采集器正反面
特點：
可與現場FP/mts和實驗室LP/ms TDR探頭以及專用毛細管壓力LP/p和溫度LP/t探頭配合使用；
可單獨校準；
可同時連接8個LP/p或8個LP/t探頭；
使用MIDL-2 GPRS調制解調器可以將測量結果上傳到FTP服務器；
內部存儲器可存儲 1000 條測量數據記錄；
內置溫度傳感器和實時時鐘；
通過軟件與PC計算機進行USB通信；
連續工作模式下功耗低；
技術參數：
通道數量 | 8個 |
輸入電壓 | 10~14VDC |
通訊端口 | USB |
固件 | 可通過互聯網進行升級 |
工作溫度 | 5~+50°C |
遠程通訊 | 支持GPRS無線網絡通訊 |
主機尺寸 | 112x115x42 mm |
重量 | 0.35kg |
儲存溫度 | -10~+50°C |
測量范圍 | 溫度：-20~+50°C 水分：0~100% 電導率：0.000~1S/m 壓力：200~1000mBar |
絕對誤差 | 溫度：<±0.5°C 濕度：<±2% 電導率：<±10%，0~1S/m 壓力：±5hPa |
分辨率 | 溫度：0.1 濕度：0.1% 電導率：1mSm-1 |

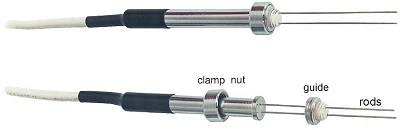

LP/MS 實驗室小型探頭 | |
| |
測量參數 | 濕度和鹽度 |
測量時間 | 濕度2s，電導率2s， |
固定孔 | 公制螺紋直徑為8mm，高度為3.3mm |
探針長度 | 53mm |
探針直徑 | 0.8mm |
探針間距 | 5mm |
探針材質 | 不銹鋼 |
電纜長度 | 1.5~4m |
測量范圍 | 圓柱體：直徑5mm×長60mm |
FP/MTS TDR現場測量探頭 | |
| |
測量參數 | 濕度、溫度和鹽度 |
測量時間 | 濕度2s，溫度5s，電導率2s |
尺寸 | 傳感器支架：外徑：2cm，長度15~150cm或更長 |
材質 | 傳感器支架：PVC，探針：不銹鋼 |
電纜長度 | 1.5~6m |
測量范圍 | 圓柱體：直徑5cm×高11cm |
探針間距 | 16mm |
探針長度 | 10cm |
探針直徑 | 2mm |
LP/t室內型土壤溫度探頭 | |
| |
測量參數 | 溫度 |
測量時間 | 1s |
電纜長度 | 2m |
測量范圍 | -20~+60°C |
分辨率 | 0.01°C |
絕對誤差 | 小于±1°C或針對校準后±0.1°C |
安裝孔 | 直徑 8 mm，帶8/1.5 mm螺紋 |
探針長度 | 19cm |
探針直徑 | 5mm |
電纜長度 | 2m或其他長度 |

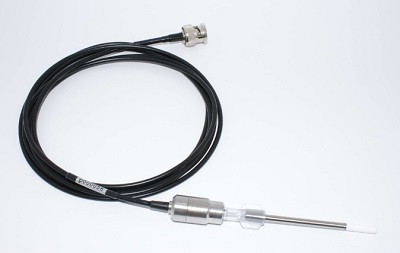

LP/p土壤毛細管壓力實驗室探頭 | |
| |
測量參數 | 壓力 |
測量時間 | 1s |
相對誤差 | ±15% |
安裝孔 | 直徑8mm，帶8/1mm螺紋 |
壓力膜 | 15mm陶瓷頭，直徑3mm |
探針直徑 | 5mm |
電纜長度 | 2m |
進氣壓力 | 約900 mbar |
偏移量 | ±20 mbar/月 |
分辨率 | 1mbar |
延遲 | 大約120秒內，0~800 mbar 在大約3秒內，800~0 mbar |

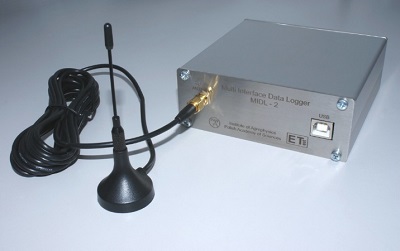

MIDL-2數據記錄儀（帶無線模塊） | |
| |
電源 | 12VDC |
工作接口 | USB，RS485 |
存儲 | SIM卡（內部） |
天線接口 | GPRS–SMA母頭 |
