簡介

       DJ-0521空氣環境監測系統是一種集數據采集、存儲、傳輸和管理于一體的無人值守的采集系統。它在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。

空氣環境監測系統具體由傳感器、數據采集儀、通訊系統、供電系統、整體支架、計算機軟件六部分組成。可同時監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣壓、輻射、照度等諸多要素；風速風向傳感等傳感器為專用傳感器，具有高精度高可靠性的特點。數據采集儀具有數據采集、實時時鐘、數據定時存儲、參數設定、友好的人機界面和標準通信功能。

系統內置大容量FLASH存儲芯片；多種通訊接口可以很方便的與計算機建立有線通訊連接，若選配GPRS無線通訊模塊還可實現設備與計算機監控中心的遠程無線連接。

 產品功能

?  實時監測風速、風向、雨量、溫度、濕度、氣壓、太陽輻射、土壤溫度、土壤濕度等要素參數

?  微電腦數據采集儀具有數據采集、實時時鐘、定時存儲、參數設定、參數和歷史數據掉電保護等功能

?  數據瀏覽功能，能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用戶選擇

?  靈活的系統組網方式。通訊功能支持MODBUS通訊協議。提供標準有線（485、232/ USB）、無線（GPRS/ LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與計算機組成監測系統

?  可靠供電系統。提供市電、直流和太陽能系統等多種供電方式供用戶選擇

?  采用全不銹鋼、金屬噴漆支架和野外防護箱，外形美觀、耐腐蝕、抗干擾

產品優點：

• 可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守

• 完善的防雷擊、抗干擾等保護措施

• 硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用

• 通訊方式可根據傳輸距離來按需要選配，為方案提供最高的性價比

• 監測要素可按實際需求選配，模塊化設計方便了后期設備的調試和升級

設計原理

?  兼容性原則

系統提供靈活的設置，可兼容國內外各種傳感設備，進行數據采集與處理，在保證功能的前提下，可以最大限度降低系統成本。

?  易用性原則

系統使用人員范圍廣，使用人員的計算機水平層次不一，很多地方缺少計算機專業人員，該系統做到操作簡便，維護簡單，易學易懂。

?  可靠性原則

硬件設計時具備操作與安全保護機制，最大限度減小用戶誤操作導致的錯誤或損失。采用可靠穩定的數據傳輸系統，采集中心以查詢方式主動調取采集器數據，具備心跳機制，斷線重連機制等，保證各項性能可以長時間穩定運行。

?  安全性原則

系統的用戶根據業務的需要，具有不同的安全級別及操作權限，系統能充分發揮操作系統、數據庫、應用軟件三層安全保證措施，以保證數據的安全性。

? 易二次開發、易維護性原則

采用封裝技巧，建立穩定的底層工具，核心技術文檔隨系統發布等手段，使具有基本技術水平的系統維護人員可以在一定程度上對系統進行較復雜的維護及一般性擴充。

?  環保節能原則

采用無污染優化的電源管理設備，可控的系統功耗。高效節能，以較小的太陽能電源系統即可實現應有功能。

站簡介

根據客戶需求及項目需要，整體配置如下：

數據采集器

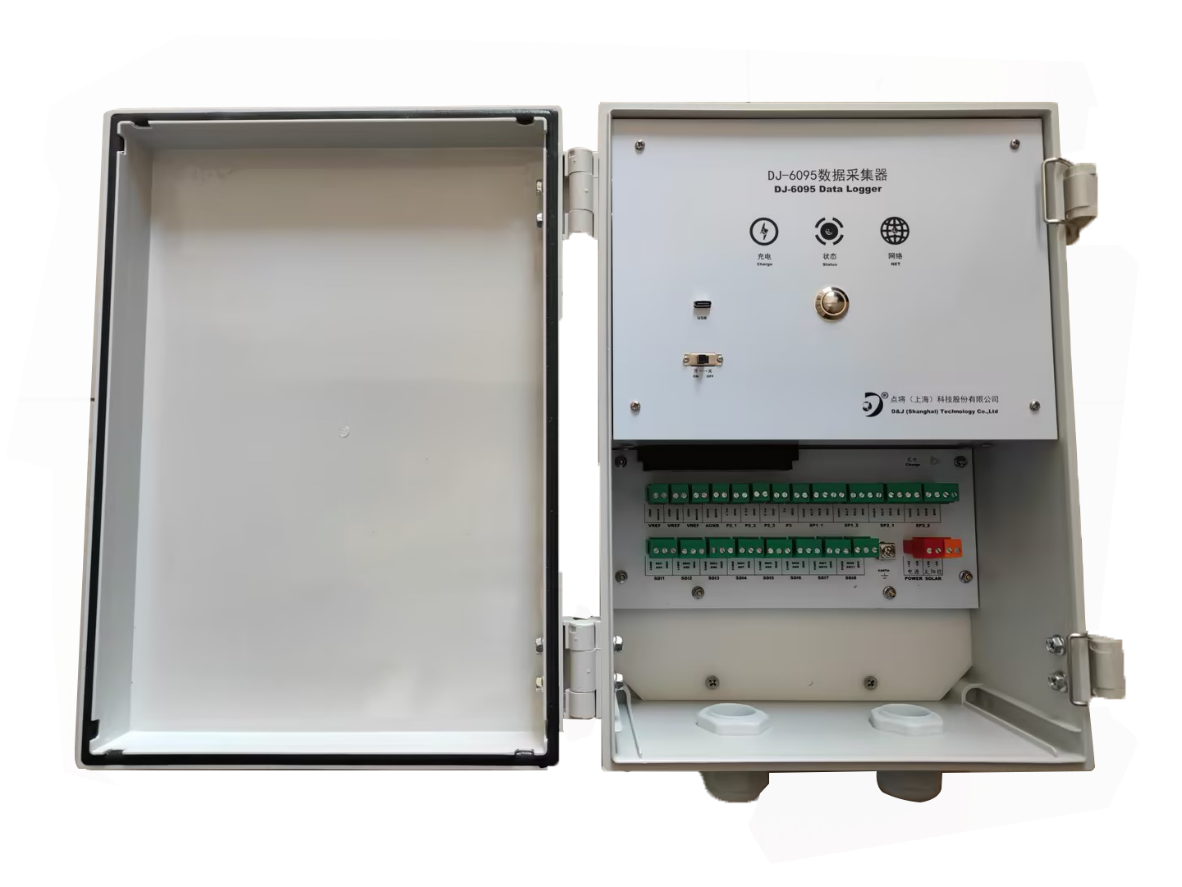

    DJ-6095 是一個集成了太陽能充電控制器、寬溫電池、移動傳輸、GPS 等組件的低成本、低功耗、多功能數據采集器，可以實現對模擬、開關、頻率、SDI-12、RS485 等接口傳感器的測量和MODBUS RTU模塊的數據讀取，并具有大容量數據存儲和遠程發送功能，可以滿足氣象、環境、水土、環保等多個學科的科研數據監測需求。

工作溫度：-20°C 到+70°C，低溫可擴展至-40℃

模擬輸入：支持8個單端輸入，可單獨配置，用于電壓測量

脈沖計數：4個

頻率：1個

電壓激勵終端：3個

開關12V：12個

SDI-12：8個

RS485/ RS232：4個

模擬電壓精確度：12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.5mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃)

供電：17-24V，充電電流不低于2A

通訊協議：Modbus，RS485/RS232，SDI-12和其他

內部存儲：32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年

內部鋰電池：16Ah/12.8V磷酸鐵鋰電池

電力消耗：休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA

移動傳輸：支持，內置SIM卡，支持LTE CAT1

云平臺：支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺）

充電：內置 MPPT 功能的太陽能充電控制電路

 GPS：內置高精度GPS

 內置傳感器：內置高精度大氣壓力傳感器，內置主板溫度監測

 尺寸：350mm×250mm×120mm

 重量：4.5kg

防護等級：IP65

傳感器

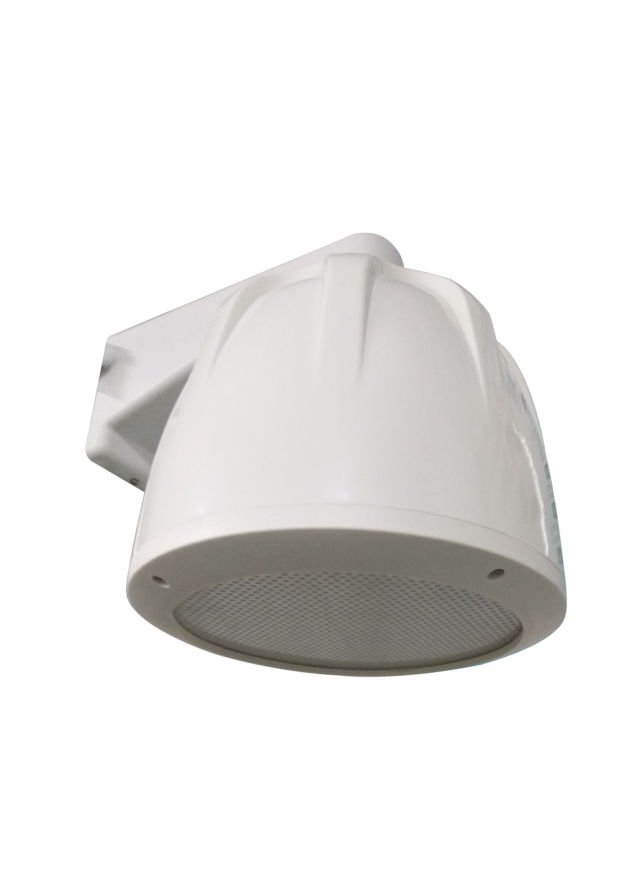

四氣兩塵傳感器（PM2.5/PM10/CO/NO2/O3/SO2）

      采用擴散式氣體檢測方法，儀器內被檢測區的氣體隨著空氣自由流動進入氣體傳感器中。該傳感器主要解決氣體探測種類繁多、各品種傳感器互不兼容、生產標定復雜、核心器件更換限制等問題；

     本產品可廣泛適用于疾控中心、衛生監督、環境檢測等部門，以及賓館、影劇院、會場、車站、碼頭、工地、商場等公共場所可吸入粉塵的自動化檢測。

技術參數

PM2.5:量程范圍：0～1000 ug/m3, 分 辨 率：1 ug/m3,準 確 度：±15%

PM10:量程范圍：0～2000 ug/m3, 分 辨 率：1 ug/m3,準 確 度：±15%

CO：量程：0～10ppm，分辨率：0.01PPM，精度： ±5%

NO₂：量程：0～5ppm，分辨率：0.001PPM，精度±5%

SO₂：量程：0～5ppm，分辨率：0.001PPM，精度：±5%

O₃：量程：0～5ppm，分辨率：0.001PPM，精度：±5%

供電方式：DC12V/24V

RS-485信號：支持ModBus協議

工作溫度：-20℃～65℃

相對濕度：0～95%

安裝方式：抱箍安裝

兩氣一塵傳感器（TSP/Nox/）

簡介

采用擴散式氣體檢測方法，儀器內被檢測區的氣體隨著空氣自由流動進入氣體傳感器中。該傳感器主要解決氣體探測種類繁多、各品種傳感器互不兼容、生產標定復雜、核心器件更換限制等問題；

本產品可廣泛適用于疾控中心、衛生監督、環境檢測等部門，以及賓館、影劇院、會場、車站、碼頭、工地、商場等公共場所可吸入粉塵的自動化檢測。

技術參數

TSP:量程：0～10000ug/m3,分辨率1ug/m3,精度相對誤差：≤±15%

NOx: 量程0～1PPM,分辨率0.001PPM ,精度相對誤差：≤±5%

VOC：量程：0～20ppm 分辨率：0.01ppm

供電方式：DC12V/24V

RS-485信號：支持ModBus協議

工作溫度：-20℃～65℃

相對濕度：0～95%

安裝方式：抱箍安裝

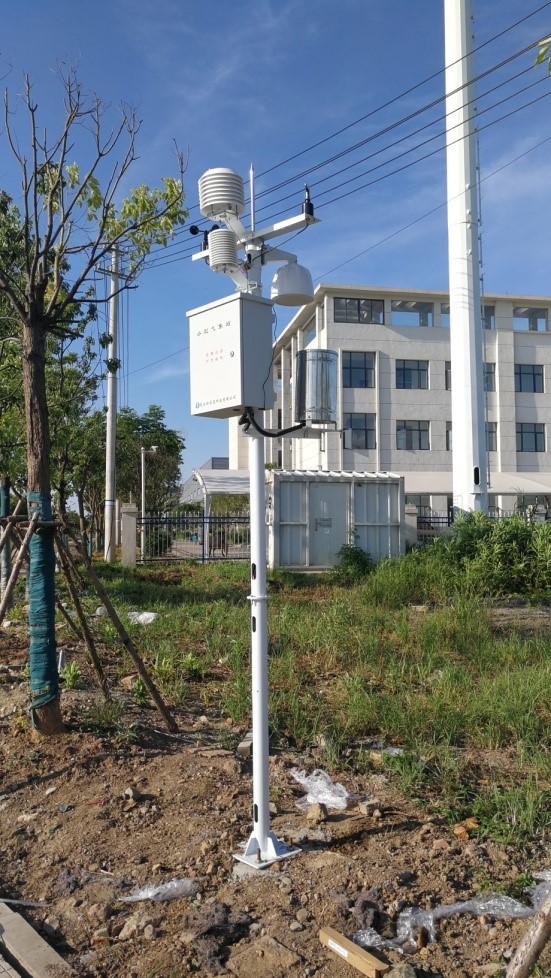

安裝支架

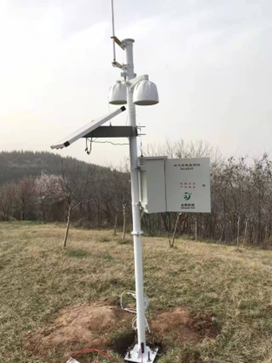

3米金屬噴漆式支架結構，鋼質材料設計，牢靠穩固，外觀美觀，承載防護箱、傳感器、太陽能等，功能齊全，安裝方便，抗腐蝕處理，抗風能力強，安裝高度符合國家標準要求，可完全適用于野外無人值守觀測站點

工程施工注意事項

1.  選好安裝點，設備采用太陽能供電，盡量選擇陽光照射充足的安裝點

2.  平整場地，安裝場地需方便現場施工

3.  做好水泥基礎（地基預埋件我司會提供）

4.  有條件的情況可以拉好市電給設備供電，沒有市電條件可以不用

系統組網

現場空氣環境監測與中心計算機之間的組網方式大致可分為有線和無線兩種組網方式。有線通訊方式有RS232通訊、RS485通訊、RJ45通訊；無線通訊方式有WIFI通訊、Zigbee通訊、GPRS無線通訊； RS232/RS485通訊方式

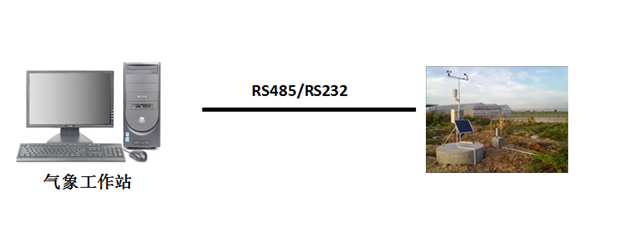

空氣環境監測與中心計算機之間采用RS232進行通訊，有效距離15米，還可以通過485總線進行組網，有效距離可以達到800米。中心計算機可與多臺空氣環境監測組成監測網絡。

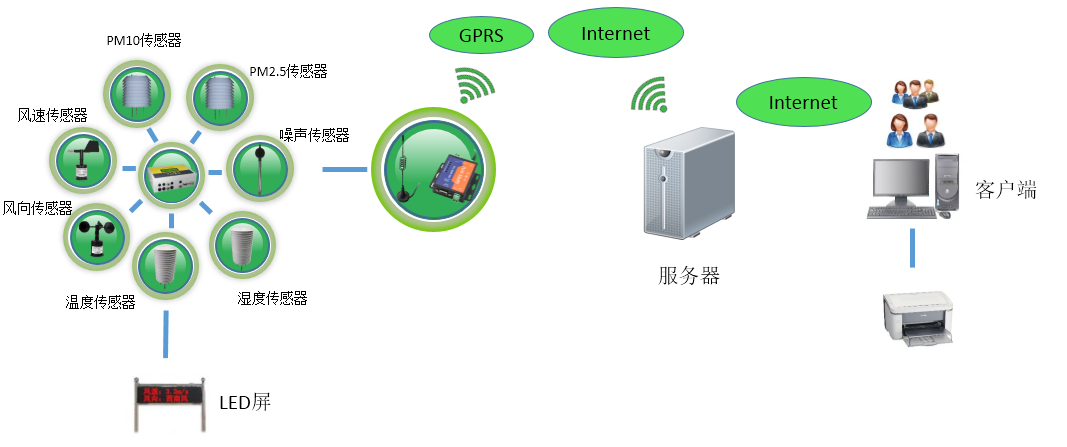

GPRS無線通訊

GPRS無線通訊方式。在空氣環境監測直接布線不方便的情況下，可以采取GPRS無線數據通信網絡的方式來傳輸數據，中心計算機可以與多臺PH空氣環境監測通過移動GPRS無線數據通信網絡組成監測網絡。

產品簡介

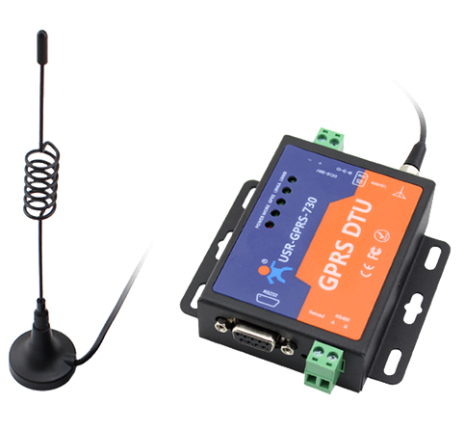

GPRS模塊利用GPRS/CDMA 1x網絡平臺，實現數據信息的透明傳輸，在網絡結構上實現虛擬數據專用網，具備RS232/422/485或TTL電平接口，高性能、工業級，外置式，適用于使用環境惡劣的各種工業監控、交通管理、等應用場合。

技術指標

GPRS基礎參數：

供電：＋5~ +36V寬電壓輸入

電源接口：內正外負

數據接口：RS232/RS485

穩定性：內置軟硬件看門狗 內置TCP/IP協議棧

主CPU：32位ARM處理器

數據中心：支持域名兼容多種數據中心軟件

配置：串口配置，超級終端，菜單配置

數據傳輸：數據接口波特率可設 支持串口硬流控

支持標準TCP/IP協議，UDP，TCP心跳間隔及心跳超時可設 支持永遠在線 Address-IMEI Mapping技術節省無線帶寬

CDMA 1x 數據：GPRS Class 10

編碼方案：CS1 - CS4

符合SMG31bis技術規范

支持IS 707數據業務

支持153kbps的包數據速率

支持Class 2.0 Group 3傳真

CDMA 2000擴頻機制

符合IS-95A、IS-95B CDMA空中接口標準

功耗：

待機：80mA@+5VDC ，30mA@+12VDC

數傳：120～350mA@+5VDC ，50～140mA@+12VDC

系統布置方案

系統供電方式

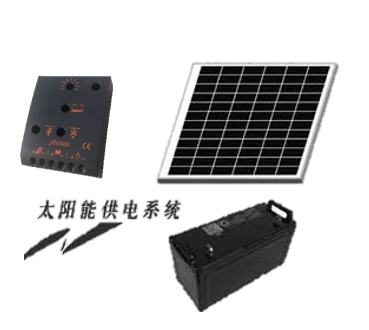

太陽能供電

整個系統選用低功耗產品，并配置優質大功率太陽能電池板及高容量蓄電池(鋰電池)，保證系統穩定運行。

整個系統主要由太陽能電池板、蓄電池、太陽能控制器；主要功能如下：

1.過度沖電保護功能：針對太陽能電池板；

2.深度放電保護、負載過載、短路保護功能：針對負載；

3.放電保護功能：針對蓄電池，即低電壓自動切斷功能；

4.自動調節充電電壓：根據蓄電池充電特性，自動調節蓄電池充電電壓；

技術指標

太陽能電池板：100W

鋰電池：50AH

短路電流：1.97A

最大功率點電壓：17V

最大功率點電流：1.76A

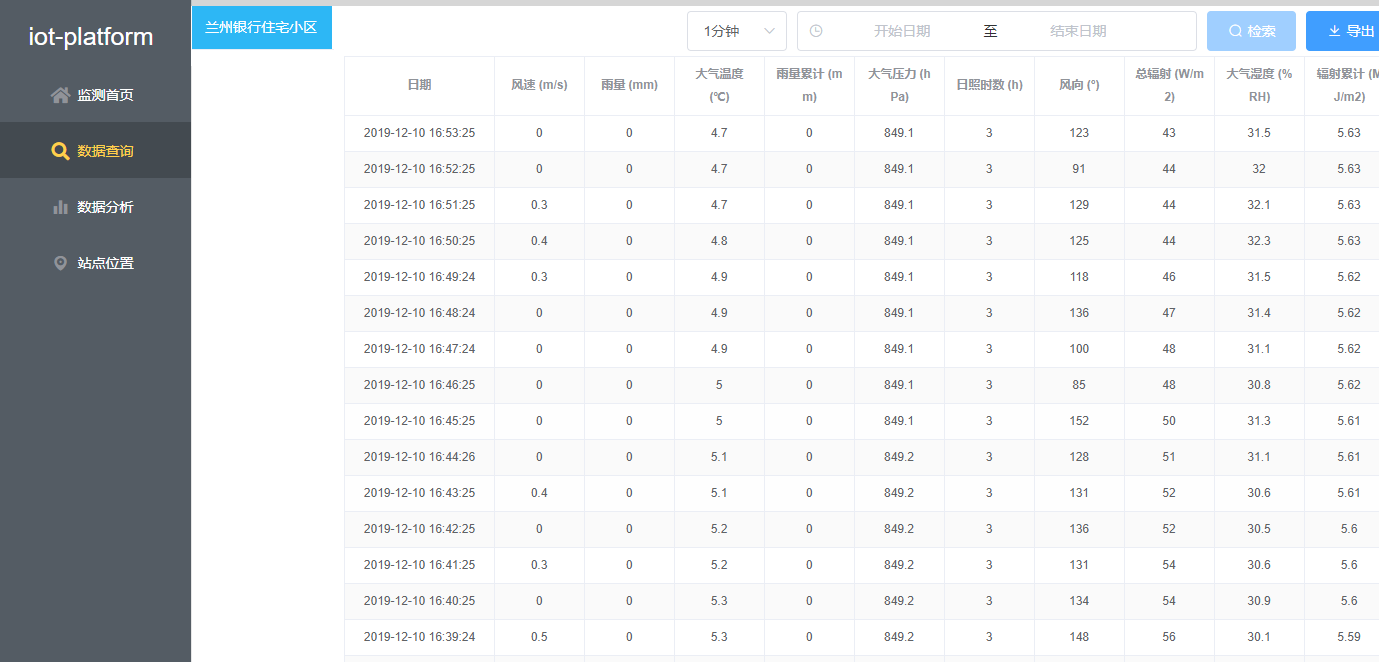

物聯網平臺

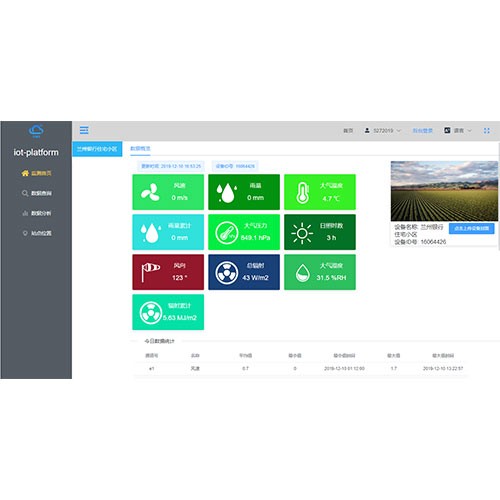

       物聯網監測平臺基于物聯網及云計算技術，能夠?yàn)橛脩籼峁┒嘟K端（PC端、web物聯網瀏覽終端、手機客戶端等）數據瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。

       該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看和接收?qǐng)?bào)警信息。

1.完善的用戶登錄管理方式，支持用戶名、密碼、驗證碼登錄，即方便又安全；

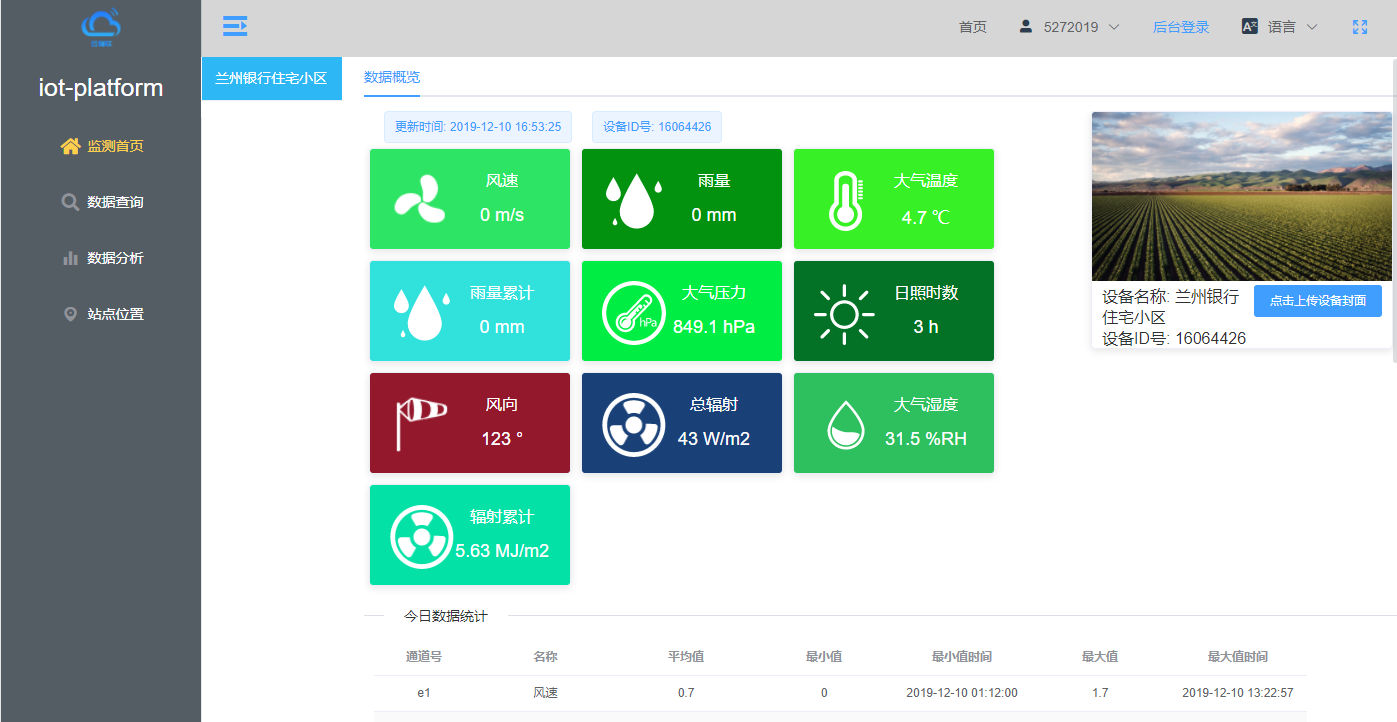

2.監測站點數據直觀顯示、時間實時顯示、實時顯示最大值、最小值；

3．可視化數據查詢，方便分析及保存，可到處EXCEL表格文件，分析清晰明了；

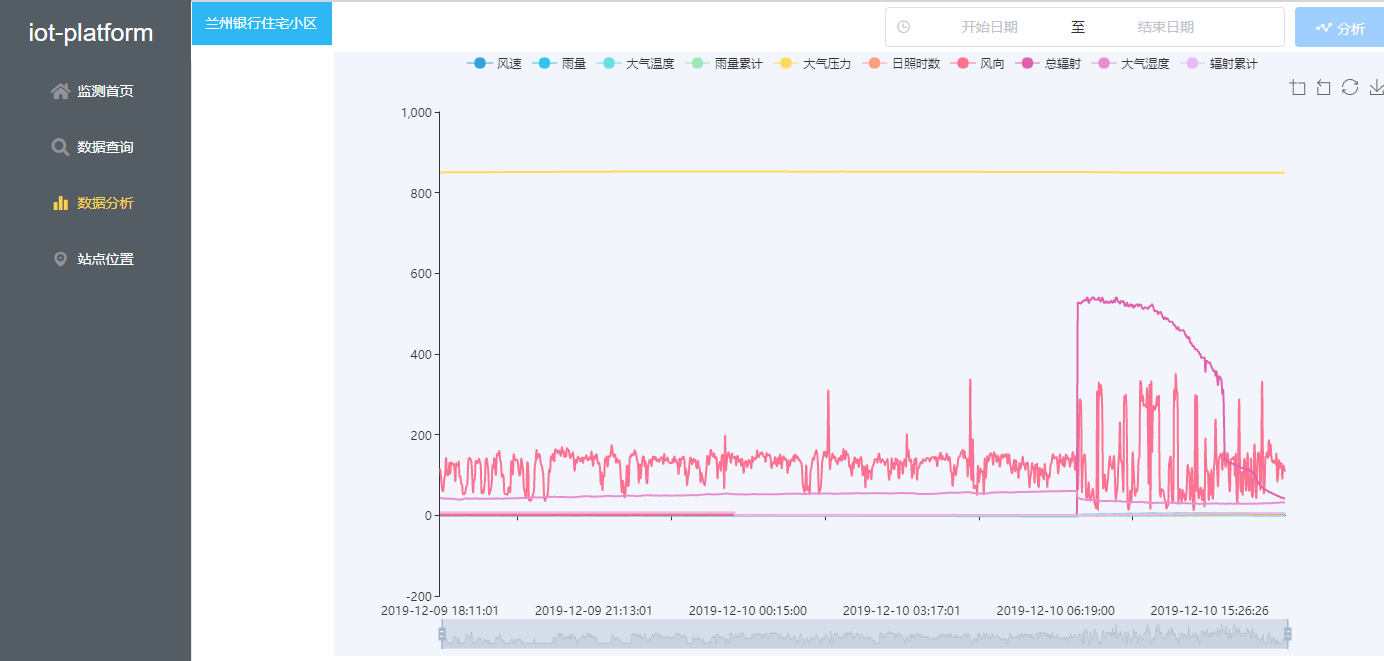

4．多種曲線人性化顯示，符合各種分析查詢需求.

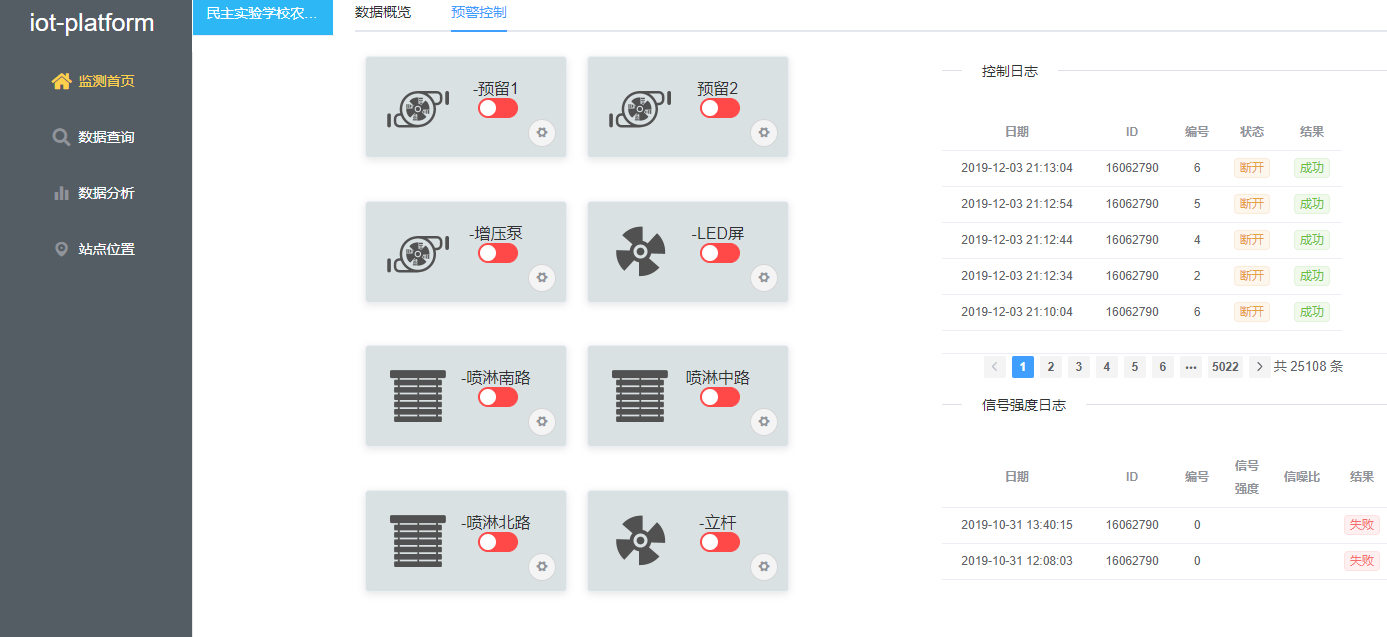

5.可實時查看后端設備的工作狀態，以及控制相應的后端設備，根據需求，手動點擊打開或關閉，方便快捷；

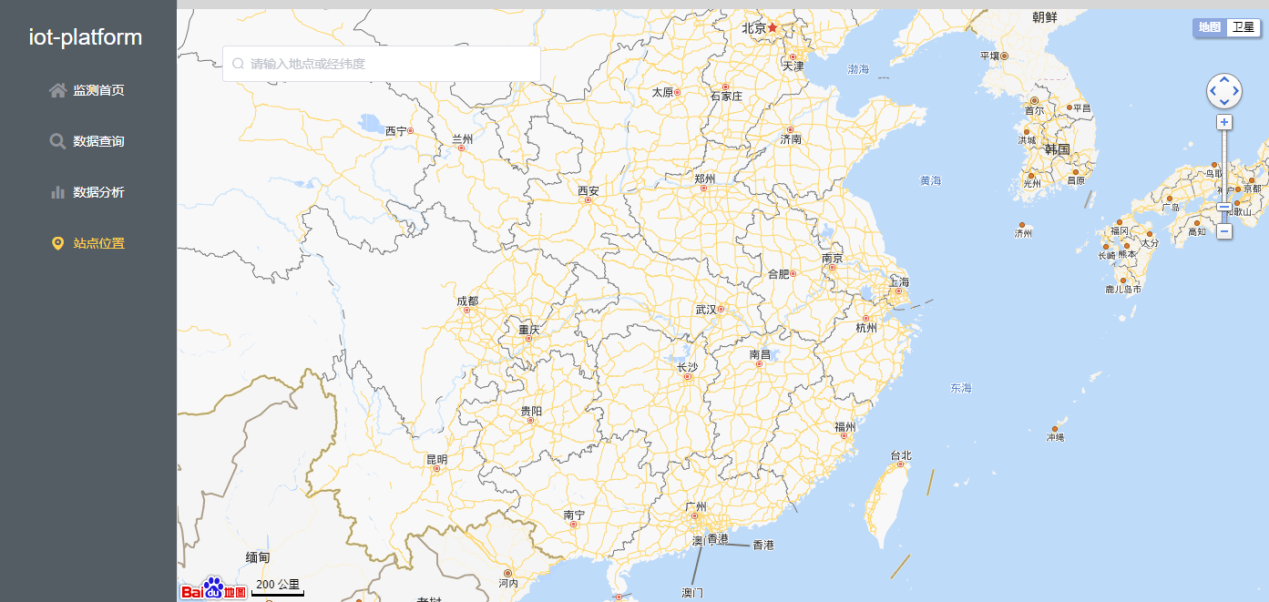

6.基于GIS的動態數據顯示，安裝位置清晰明了，數據實時可見；
